LCF12-50JFN кабель коаксиальный фидерный CELLFLEX 1/2'', Огнестойкий, LS0H

Нашли дешевле? Запросите КП у нас!
Код товара: LCF12-50JFN
LCF12-50JFN
LCF12-50JFN кабель коаксиальный фидерный CELLFLEX 1/2'', Огнестойкий, LS0H
  • SKU
    LCF12-50JFN
  • Производитель
    RFS
  • UPC:
    6310533
  • EAN:
    4005216310533
  • MPN:
    LCF12-50JFN
2005р.2117р.
Без НДС: 1671р.
  • Изгибающий момент
    6.5 Hm
  • Максимальное растягивающее усилие
    1100 H
  • Производитель
    RFS
  • Страна производителя
    Германия
  • Внешний проводник: гофрированная кольцами медная трубка
    13.8 мм (0.54”)
  • Внутренний диэлектрик: вспененный полиэтилен
    11.3 мм (0.44”)
  • Все характеристики
RFS (Radio Frequency Systems) - лидер среди производителей качественных компонентов связи RFS

  • Доставка транспортными компаниями
  • Составим ТЗ, подберем аналог из наличия
  • Профессионально смонтируем необходимыми инструментами по инструкции производителя
  • Безналичный расчёт, все отгрузочные и сопроводительные документы
  • Поставляем более 10 000 наименований продукции
  • Только оригинальные артикулы производителя
GSM-RADIO - каталог высококачественных компонент систем связи с обширным складским ассортиментом

LCF12-50JFN

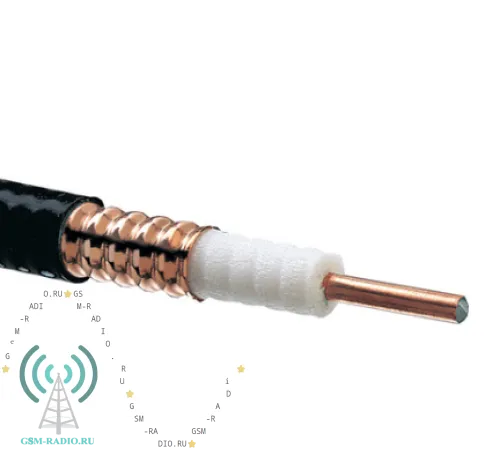

Коаксиальный радиочастотный кабель в оболочке, не распространяющей горение CELLFLEX 1/2” с соосными внутренним и внешним проводниками. Внутренний проводник из омедненного алюминия. Внешний проводник из медной гофрированной трубки, изоляция из вспененного полиэтилена, оболочка марки JFN (из сополимера этилена и винилацетата с добавлением гидроксида алюминия). КСВН ∼ 1,135 . Граничная частота 8.8 ГГц. Применение – антенно-фидерный тракт базовых станций сотовой и подвижной связи.

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА КАБЕЛЕЙ СЕРИИ CELLFLEX 1/2 ”

LCF12-50JFN

ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА КАБЕЛЬНЫХ СБОРОК:
Свяжитесь с нами для обсуждения подробных условий поставки джамперов .
Уровень интермодуляционных искажений IMP3 не хуже -159 (-161 тип.) дБс. Подробные х арактеристики готовых заводских кабельных сборок RFS представлены по ссылке: Кабельные перемычки RFS 1/2" (PDF, 603 кБ)

LCF12-50JFN

Низкое затухание радиосигнала. Дополнительно уменьшенное затухание коаксиального кабеля с низким уровнем потерь CellFlex ® в результате обеспечивает высокоэффективное прохождение сигнала в вашей радиочастотной системе, особенно на высоких радиочастотах.
Полное экранирование. Медный внешний проводник коаксиального кабеля CELLFLEX® создаёт непрерывный радиочастотный/электромагнитный экран, который сводит к минимуму помехи в системе.
Низкий коэффициент стоячей волны по напряжению (КСВН). Особенно низкий КСВН  коаксиальных кабелей CELLFLEX® способствует низкому уровню шума радиосистемы.
Непревзойдённая интермодуляционная производительность . Конструкция внутреннего и внешнего проводников коаксиального кабеля CELLFLEX® практически исключает процессы интермодуляции. Отсутствие интермодуляционных искажений также подтверждается практикой эксплуатации внедренных кабелей в действующих радиочастотных системах.
Высокая номинальная мощность. Благодаря своему малому затуханию, непревзойденным свойствам теплообмена и температурной стабильности диэлектрических материалов кабель CELLFLEX® обеспечивает долгий срок службы при передаче сигналов с высоким уровнем мощности.
Широкий диапазон применения. Типичными областями применения являются: фидерные каналы (антенные кабели) для радиовещательных и наземных микроволновых антенн, сотовой связи, систем персонального радиовызова (пейджинговая связь) и расширенных специализированных радиосетей; каблирование антенных полей; соединительные линии радиоаппаратуры.

LCF12-50JFN

LCF12-50JFN

LCF12-50JFN

Примечание. уточняйте
*
Маркировка наружной оболочки
  • Стандартные оболочки, сделанные из черного полиэтилена, обозначаются буквой ''J''.
  • Оболочки из серого полиэтилена обозначаются аббревиатурой ''JGR''.
  • Кабели с огнестойкими и огнеупорными оболочками обозначаются аббревиатурой ''JFN''.
  • Аббревиатурой ''А'' (после аббревиатуры марки изделий) обозначены для того, чтобы отличить их от кабелей предыдущей версии.
Более подробно читайте в нашей статье ''Обзор коаксиальных кабелей RFS''
П р и м е ч а н и я. Огнестойкие кабели (Flame Retardant) – кабели, будучи установленными, внутри единого кабельного канала, значительно снижают скорость распространения огня и самопроизвольно гаснут после воспламенения и последующего удаления от источника огня. Однако, если жгут кабелей расположен вертикально, например, в вертикальных стояках, пламя может распространяться вдоль кабелей (эффект дымохода). Для предотвращения этой опасности, следует использовать специальные кабели, препятствующие распространению огня. Огнестойкие кабели RFS соответствуют национальным стандартам Российской Федерации: ГОСТ Р МЭК 60332-1-2-2007. Испытание на нераспространение горения. ГОСТ Р 53315—2009 (ПРГО-1). Требования пожарной безопасности.
Раздел производства кабельных сборок на основе LCF12-50 доступен по ссылке

Для данного кабеля доступны разъемы в версиях 7-16, 4.3-10 и N-типа:

С сопутствующей продукцией можно ознакомиться по ссылкам:

Механические характеристики

  • Изгибающий момент
    6.5 Hm
  • Максимальное растягивающее усилие
    1100 H
  • Масса, приблизительно
    0.2 кг/м
  • Минимальный радиус изгиба, многократное изгибание
    12,5 см
  • Минимальный радиус изгиба, один изгиб
    7 см
  • Размер
    X x X x X
  • Расстояние между креплениями рекомендуемое (максимальное)
    0.6 м (1.0 м)

Справочные сведения

  • Производитель
    RFS
  • Страна производителя
    Германия

Структура

  • Внешний проводник: гофрированная кольцами медная трубка
    13.8 мм (0.54”)
  • Внутренний диэлектрик: вспененный полиэтилен
    11.3 мм (0.44”)
  • Внутренняя жила: алюминиевый провод, покрытый медью
    4.8 мм (0.19”)
  • Оболочка: полиэтилен, PE
    15.8 мм (0.62”)

Электрические характеристики

  • Волновое (характеристическое) сопротивление
    50 ± 1 Ом
  • Индуктивность
    0.19 мкГн/м
  • Коэф. укорочения (фазовая скорость распространения волны по отно
    88%
  • Погонная ёмкость
    76.0 пФ/м

Справочные сведения

  • Рейтинг
    ⭐ ⭐ ⭐ ⭐ ⭐

  • Информация о текущем наличии и ценах на  этой странице носит справочный характер и не является публичной офертой, определяемой положениями Статьи 437 Гражданского кодекса РФ.
  • Уточняйте информацию у наших менеджеров текущее состояния склада и цены.
  • Технические параметры  артикула могут быть изменены производителем без предварительного уведомления.
